Castello di Baia
Il rilievo delle sale del museo del Castello di Baia rientra in un più ampio programma di documentazione del complesso architettonico, finalizzato alla restituzione rigorosa degli spazi e delle loro caratteristiche morfologiche.
L’intervento è stato impostato come rilievo integrato, combinando acquisizioni topografiche, laser scanner 3D e modellazione fotogrammetrica, per assicurare precisione, copertura e affidabilità dei dati.
Per la definizione geometrica degli ambienti sono state eseguite 1.361 scansioni con strumentazione FARO Focus S Plus 150, impostando una risoluzione pari a 1 punto ogni 7,670 mm a 10 metri e qualità 3x.
Le acquisizioni hanno consentito la costruzione di una nuvola di punti estremamente densa, utile a descrivere con accuratezza superfici, rapporti spaziali e articolazione delle sale museali.
La nuvola di punti è stata inoltre resa consultabile da remoto tramite Scene2go, permettendo visite virtuali, controlli, interrogazioni metriche e letture puntuali degli spazi rilevati.
Il modello tridimensionale, ottenuto processando circa 30 miliardi di punti, è stato georeferenziato nel sistema UTM zona 33N mediante 69 punti GPS rilevati con tecnologia GNSS in modalità RTK, suddivisi in 39 GCP e 30 QCP.
Questo assetto ha garantito controllo metrico e coerenza complessiva del rilievo, rendendo possibile l’estrazione di piante, sezioni, prospetti e viste tridimensionali affidabili delle sale del museo.

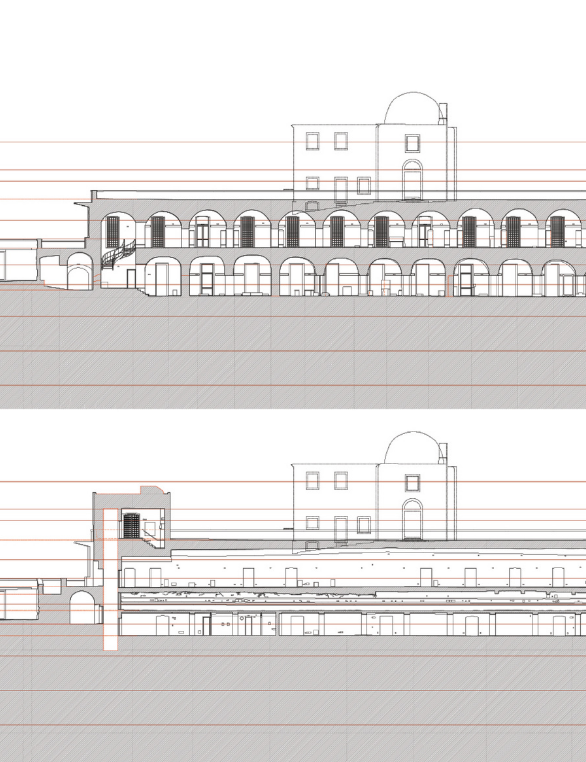

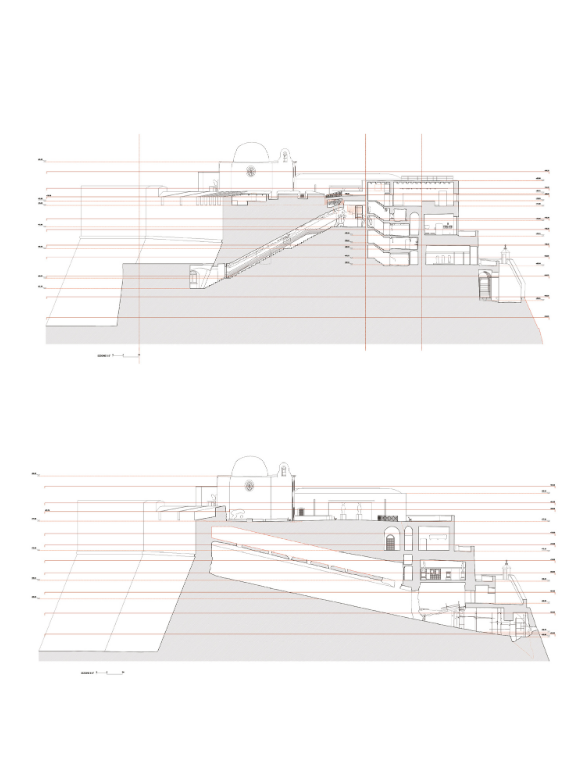

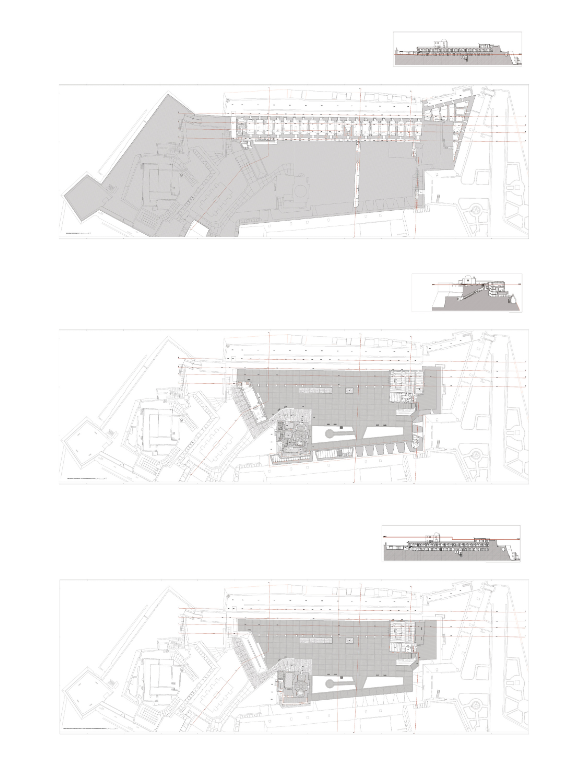

Il lavoro di restituzione ha prodotto elaborati grafici in scala, ortoproiezioni, sezioni e prospetti, insieme a file digitali nei formati utili alla consultazione e all’approfondimento tecnico.
Il rilievo costituisce così una base conoscitiva solida per analisi future, attività di conservazione e successive elaborazioni interpretative del complesso museale.
Castello di Baia - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
