Chiesa della Madonna del Pilar
Il rilievo integrato della Chiesa della Madonna del Pilar, all’interno del complesso monumentale del Castello di Baia, è stato finalizzato alla restituzione rappresentativa e alla documentazione tecnico-scientifica dell’edificio e degli spazi annessi.
Le attività di acquisizione e analisi sono state condotte per garantire una copertura completa e accurata, considerando i fattori ambientali e operativi che potessero incidere sulla qualità dei dati raccolti.
Il rilievo topografico, eseguito con strumentazione GNSS, ha permesso la georeferenziazione assoluta dell’intero sistema di dati attraverso 69 punti distribuiti uniformemente nell’area, riproiettati nel sistema UTM zona 33N.
Tale base ha costituito il riferimento per l’integrazione dei rilievi laser scanner e fotogrammetrici, assicurando la massima precisione nel processo di restituzione.
L’intero processo è stato condotto nel principio dell’integrazione tecnologica, unendo laser scanning, fotogrammetria e topografia in un unico modello coerente, supportato da operazioni di elaborazione, filtraggio e omogeneizzazione cromatica dei dati.
Per l’acquisizione morfometrica della Chiesa e dei locali annessi sono state effettuate 1.361 scansioni con laser scanner FARO Focus S Plus 150, a tecnologia phase shift, con risoluzione di 1 punto ogni 7,67 mm a 10 metri e precisione ±2 mm.
Le scansioni hanno generato una nuvola di circa 30 miliardi di punti, consentendo la ricostruzione tridimensionale di superfici e dettagli architettonici, integrata con dati fotogrammetrici da drone e fotocamera reflex ad alta risoluzione.

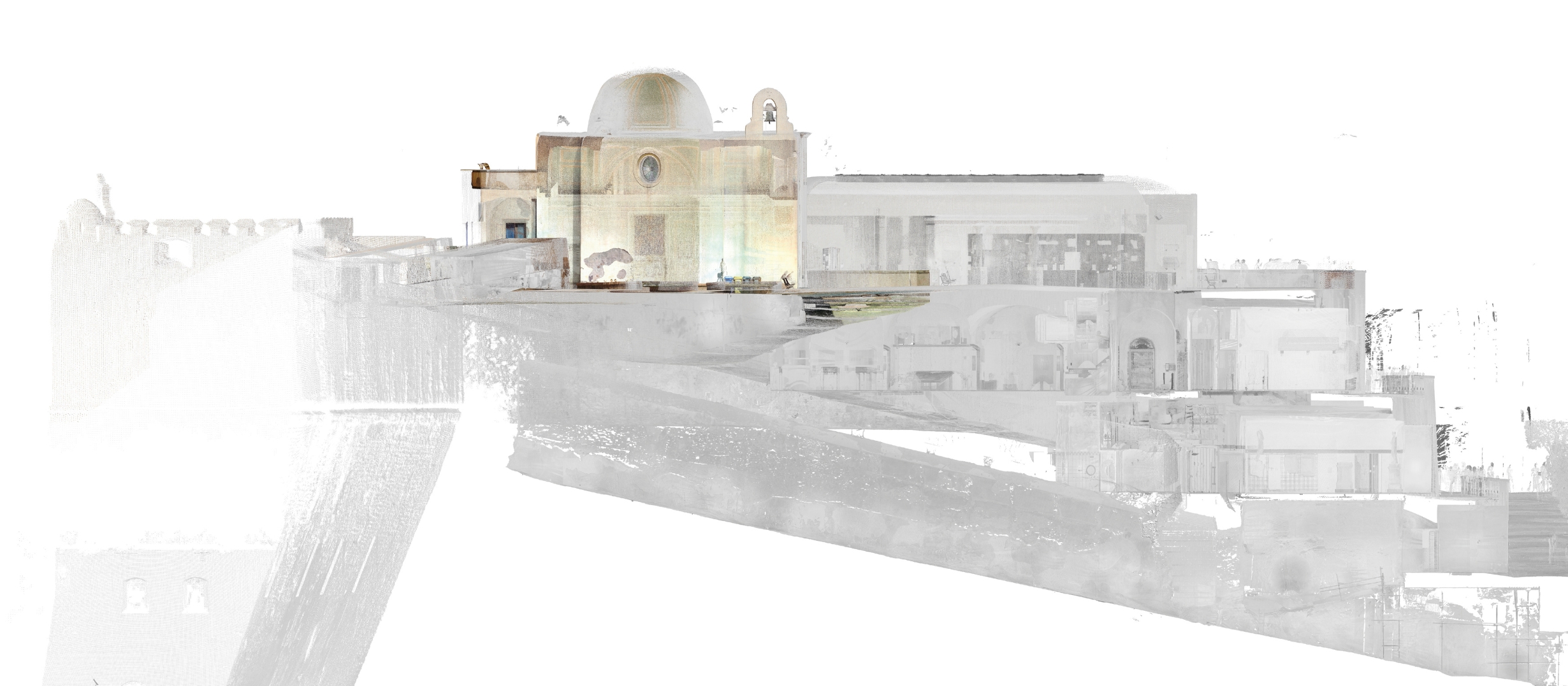

La nuvola di punti, visualizzabile tramite i software Faro Scene2Go e CloudCompare, consente la navigazione immersiva e la possibilità di misurazioni dirette sulle immagini panoramiche.

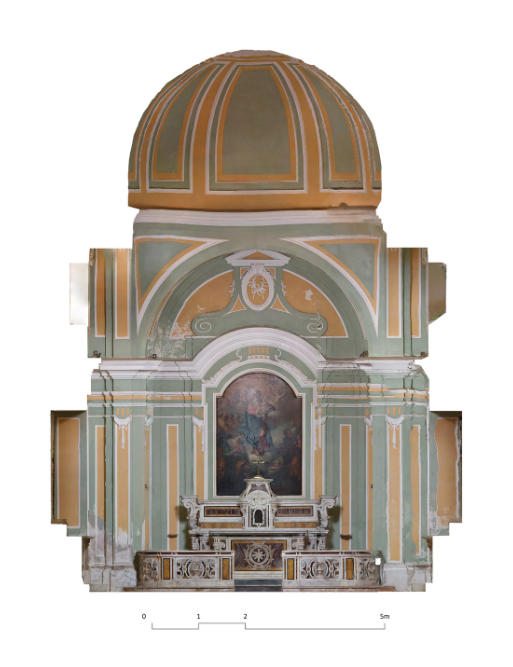

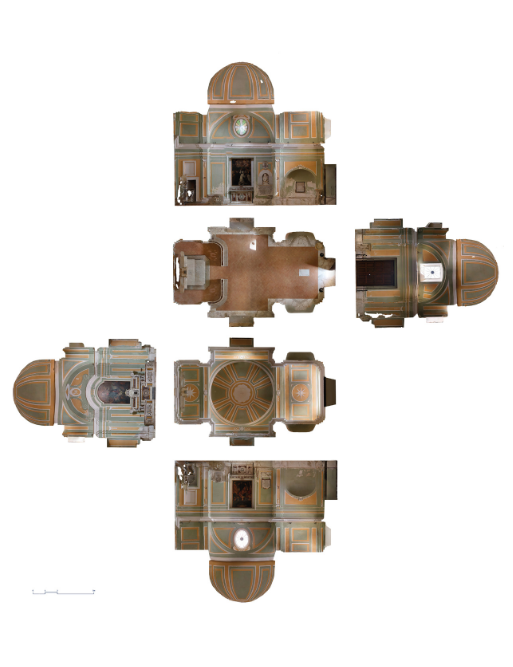

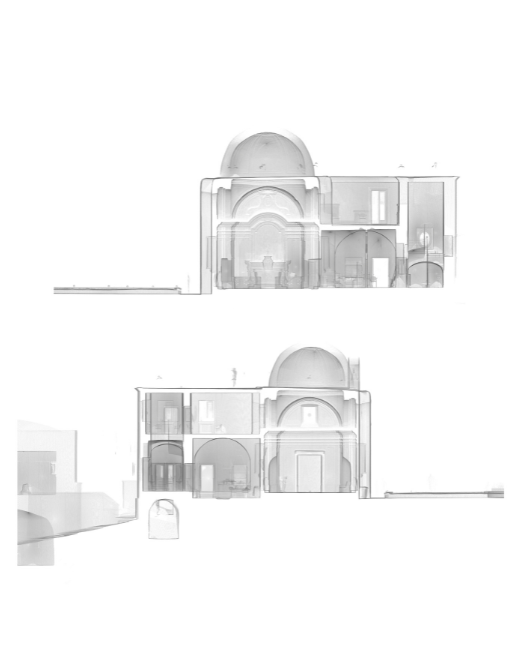

La restituzione finale comprende piante, sezioni e prospetti della Chiesa della Madonna del Pilar in scala 1:50, consegnati nei formati .dwg, .tiff e .pdf, garantendo un archivio digitale completo per future analisi e studi H-BIM.
Chiesa della Madonna del Pilar - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
