Convento di Santa Teresa
Il rilievo integrato del Convento di Santa Teresa, in via Madre Serafina a Capri, ha avuto come obiettivo la restituzione del prospetto prospiciente via Roma.
L’attività ha previsto una pianificazione attenta delle fasi operative, includendo rilievo topografico, rilievo 3D e modellazione fotogrammetrica.

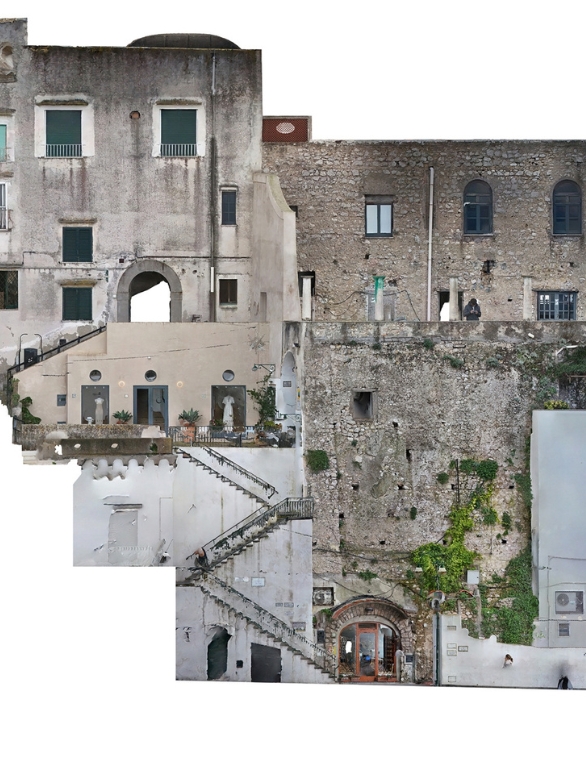

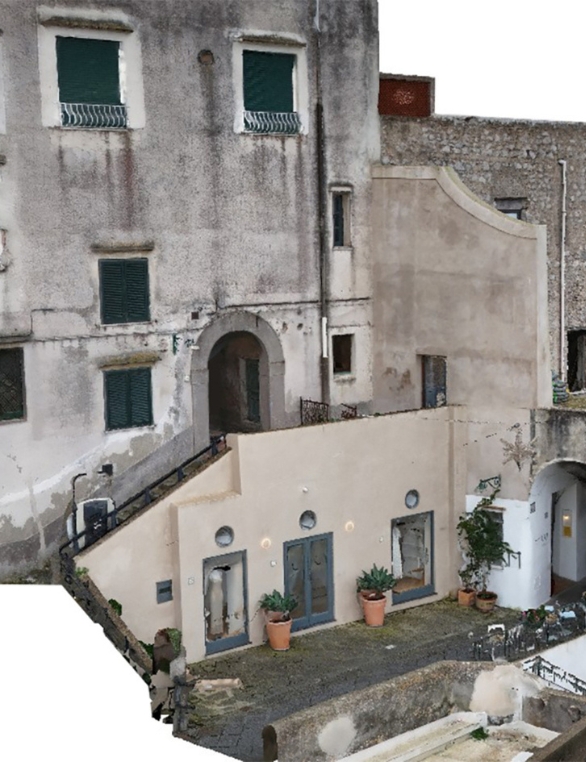

L’intero processo è stato condotto per ottenere ortoproiezioni ad alta risoluzione e garantire la massima accuratezza nella documentazione del complesso.

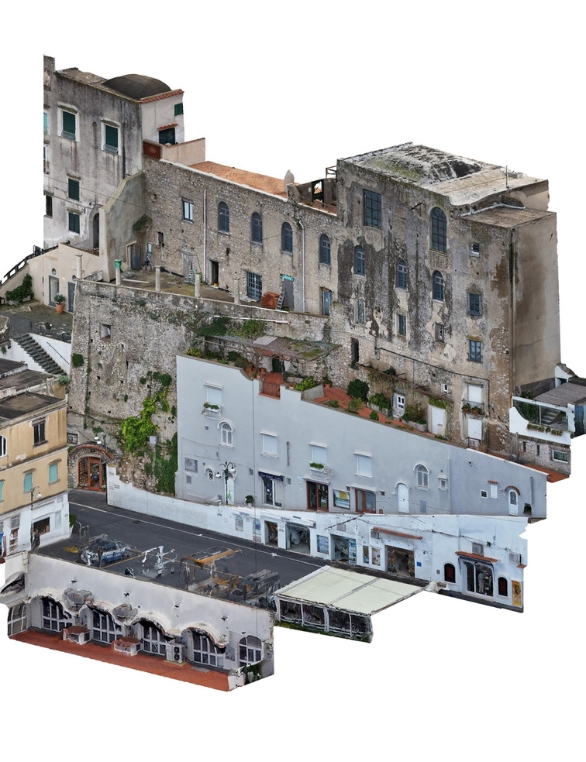

La nuvola di punti, generata elaborando circa 504 milioni di punti, ha consentito di estrarre informazioni metriche e cromatiche, producendo sezioni, prospetti, spaccati e viste tridimensionali.
L’applicativo Scene2go di Faro permette la fruizione virtuale del convento e la consultazione da remoto, con possibilità di misura e controllo dei dati acquisiti in qualsiasi momento.
Il processo di elaborazione ha previsto filtraggio del rumore, omogeneizzazione del colore, taglio dei dati oltre i 30 m e creazione di viste prospettiche e assonometriche in formati standard per ulteriori analisi.

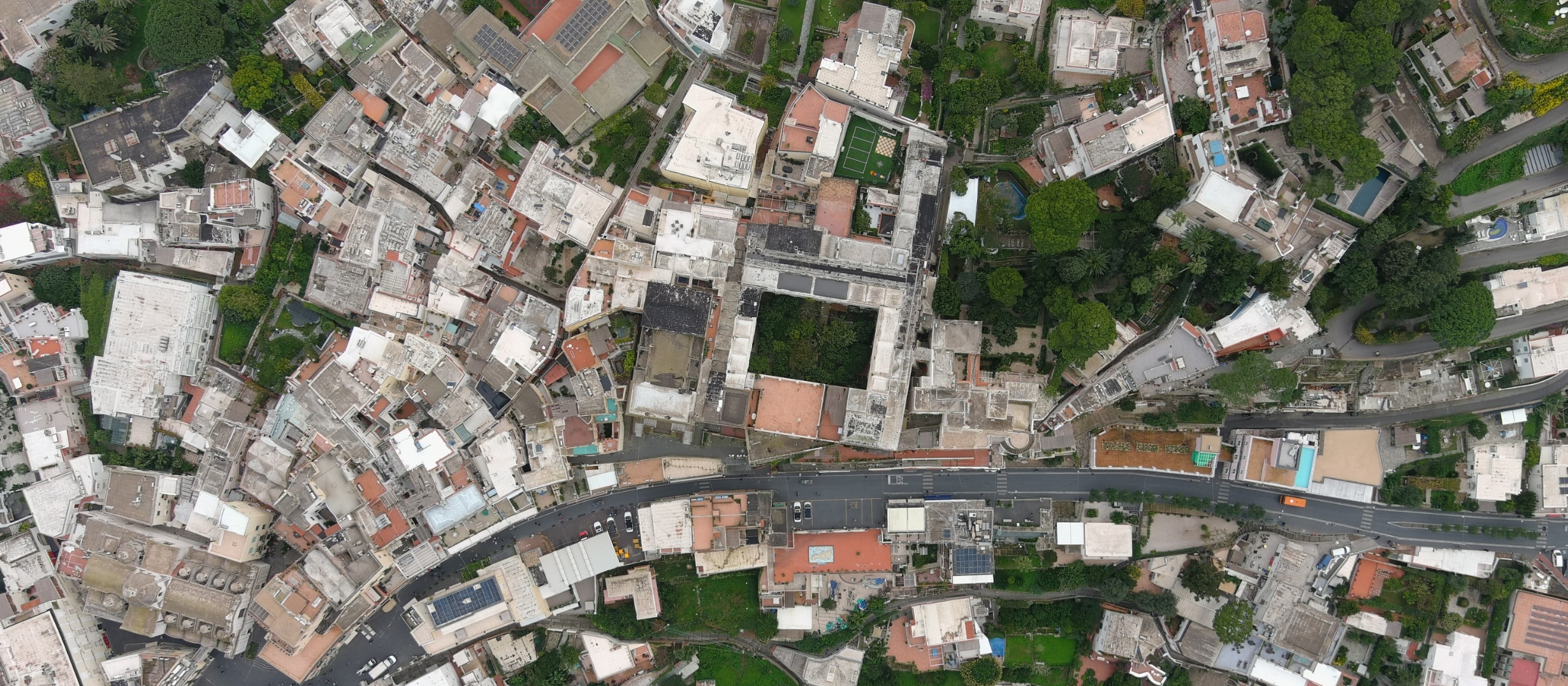

Le acquisizioni fotogrammetriche sono state realizzate tramite camere 4K e 6K montate su drone DJI Mini 4 Pro e macchine reflex da 24,2 MP, con sovrapposizione non superiore al 70% e quota di volo di 25 metri.
La registrazione delle due nuvole, laser scanner e aerofotogrammetrica, è stata effettuata con 19 GCP georeferenziati in sistema UTM zona 33N, garantendo precisione e coerenza tra i diversi dataset.
Sono state effettuate 51 scansioni con Laser Scanner 3D FARO Focus S Plus 150, con risoluzione 6.136 mm/10 m e qualità 2x, per acquisire l’intero prospetto.

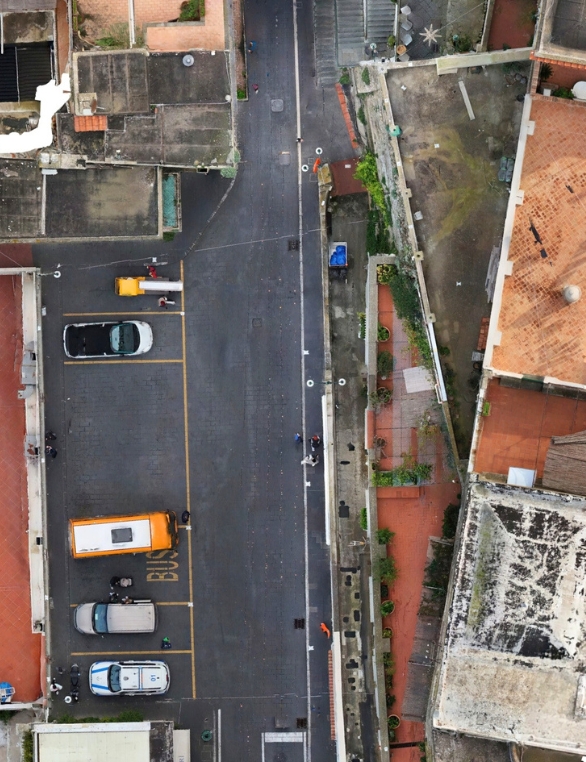

Circa 1400 fotogrammi da drone sono stati processati per integrare i dati e ottenere ortoproiezioni in scala 1:50 (.dwg e .pdf), restituendo un quadro completo e navigabile del complesso.
Convento di Santa Teresa - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
