Rilievi Architettonici
Via Foggia 37, Napoli
Istituto Tecnico Industriale
Il rilievo integrato dell’Istituto Tecnico Industriale Statale “Leonardo da Vinci” di Napoli ha avuto come obiettivo la produzione di una rappresentazione rigorosa e completa del complesso scolastico.

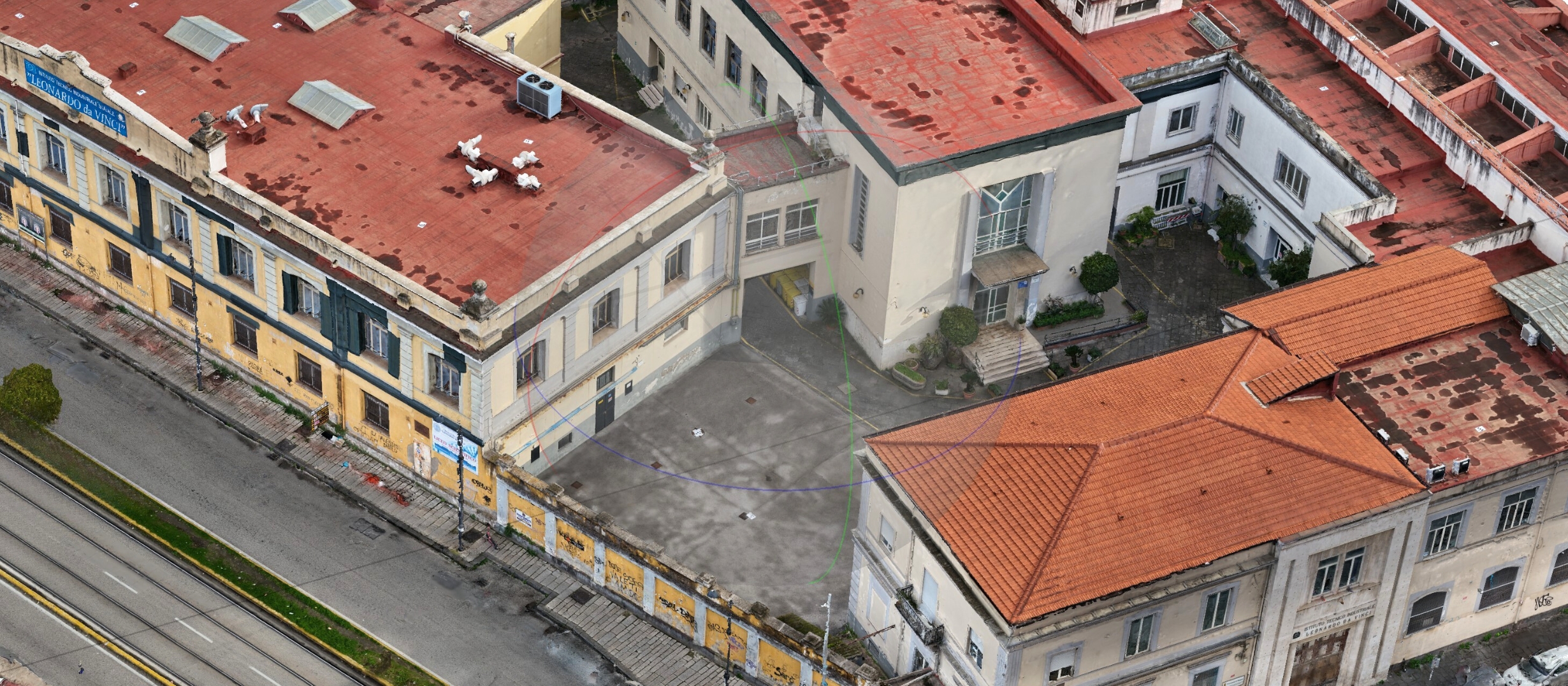

L’intervento ha previsto la combinazione di rilievo topografico, laser scanner 3D e fotogrammetria da drone, per ottenere dati georeferenziati ad alta precisione, capaci di descrivere ogni prospetto e ambiente in maniera fedele e dettagliata.

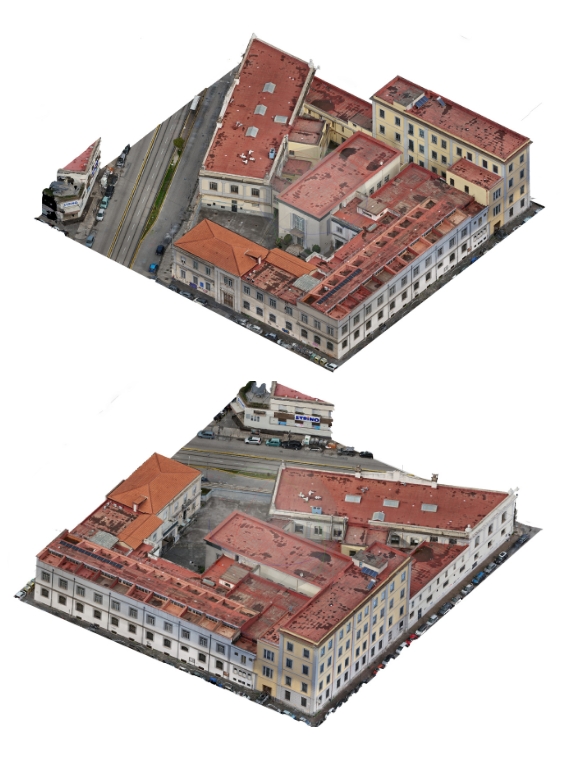

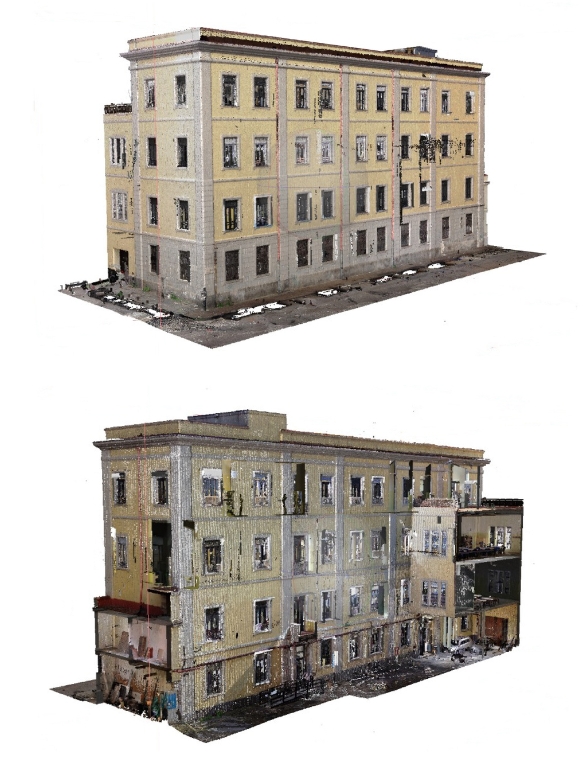

La nuvola di punti generata dalle 2.164 scansioni ha consentito la creazione di un modello tridimensionale preciso, dal quale sono stati estratti prospetti, sezioni e viste assonometriche.
Attraverso l’applicativo Scene2go della Faro, i dati sono stati resi accessibili anche da remoto, permettendo un’esplorazione virtuale e l’esecuzione di verifiche e misurazioni direttamente sul modello digitale.
L’intero processo di rilievo è stato guidato dal principio dell’integrazione, unendo rilievo topografico, acquisizioni da terra e da drone, elaborazione e modellazione digitale, per restituire un quadro unitario e coerente.

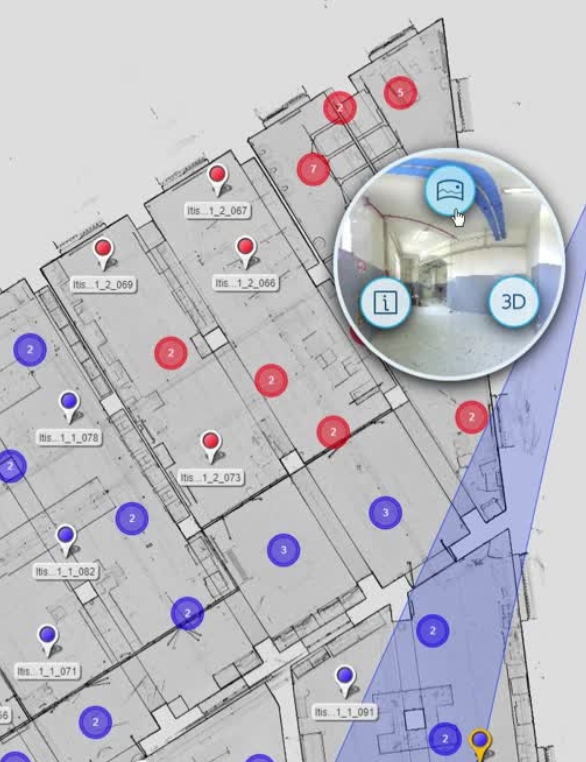

Scene2go offre la possibilità di navigare negli spazi rilevati tramite viste immersive e mappe di insieme, fornendo strumenti per misurazioni e controlli.
Questo ambiente digitale funziona come un vero archivio informativo, sempre disponibile per consultazioni future e per l’integrazione con eventuali progettazioni di restauro, manutenzione e interventi H-BIM per la gestione e valorizzazione dell’edificio scolastico.
Sono stati rilevati 50 punti GPS in modalità RTK, 35 GCP e 15 QCP per la georeferenziazione.
Le scansioni laser hanno coperto l’intero complesso con risoluzione 1 punto/7.67 mm a 10 m, mentre le riprese aeree hanno prodotto oltre 4.000 fotogrammi ad alta risoluzione, assicurando un modello digitale ricco di informazioni metriche e cromatiche.
Istituto Tecnico Industriale - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
