Gnosis Progetti
Rilievi Architettonici
Via Medina, 24 (NA)
Palazzo Fondi-Genzano
Il Rilievo integrato Palazzo Fondi-Genzano, in Via Medina, 24 a Napoli, ha interessato il pregevole edificio, risalente al XVIII secolo con decorazioni interne ad opera di Giacomo del Po’ e Paolo De Matteis e restaurato a metà del ‘700 da Luigi Vanvitelli del quale restano il portale con la balaustra del balcone, predisponendo una campagna di rilievo integrato che si è avvalsa, in maniera sinergica, di alcune delle metodologie di rilievo digitale attualmente disponibili nell’ambito delle più avanzate tecnologie hi-tech: il metodo range-based modeling (modellazione lasergrammetrica condotta mediante laser scanner, strumentazione ottica attiva, modello Faro Focus 3Dx330 e modello Faro Focus S150) e il metodo image-based modeling (modellazione fotogrammetrica e tecnica basata su sensori passivi, con l’utilizzo di macchine reflex a 24.2 megapixel, che ha consentito di ottenere mediante il software di modellazione fotogrammetrica alcune immagini delle coperture e dei fronti a completamento del rilievo laser scanner 3D.
Le operazioni di prelievo dei dati sono state precedute da un rilievo topografico eseguito con stazione totale, modello Stonex R20 GPT7003 GNSS.
La nuvola di punti ha permesso diverse analisi sull’esistente, operando confronti e interrogazioni, anche mediante la fruizione da remoto avendo predisposto l’applicativo Scene2go della Faro.
I siti rilevati si distinguono per caratteristiche storico-architettoniche e/o territoriali di grande interesse le cui attuali consistenze, sottoposte ad accurate indagini, disvelano processi più o meno articolati di stratificazione nel tempo e nello spazio, evidenziando – specie in alcuni casi – importanti compromissioni delle caratteristiche originarie.
Le operazioni di rilievo integrato si sono avvalse, in maniera sinergica, di alcune delle metodologie di rilievo digitale attualmente disponibili nell’ambito delle più avanzate tecnologie hi-tech: il metodo range-based modeling (modellazione lasergrammetrica condotta mediante laser scanner, strumentazione ottica attiva, modello Faro Focus 3Dx330 e modello Faro Focus S150) e il metodo image-based modeling (modellazione fotogrammetrica e tecnica basata su sensori passivi, condotto con droni, modello DJI Phantom 4 e modello DJI Mavic Mini).
Questo applicativo consente di interrogare e visitare virtualmente gli ambiti fruibili attraverso foto immersive (Panoramic Views) e mappe di insieme (Overview Map). Sulle immagini estraibili da Scene2go è possibile effettuare, oltre alle procedure di verifica e di controllo, anche operazioni di misura, configurandosi tale dispositivo, dunque, come un archivio di informazioni sempre disponibili per ulteriori e futuri approfondimenti.

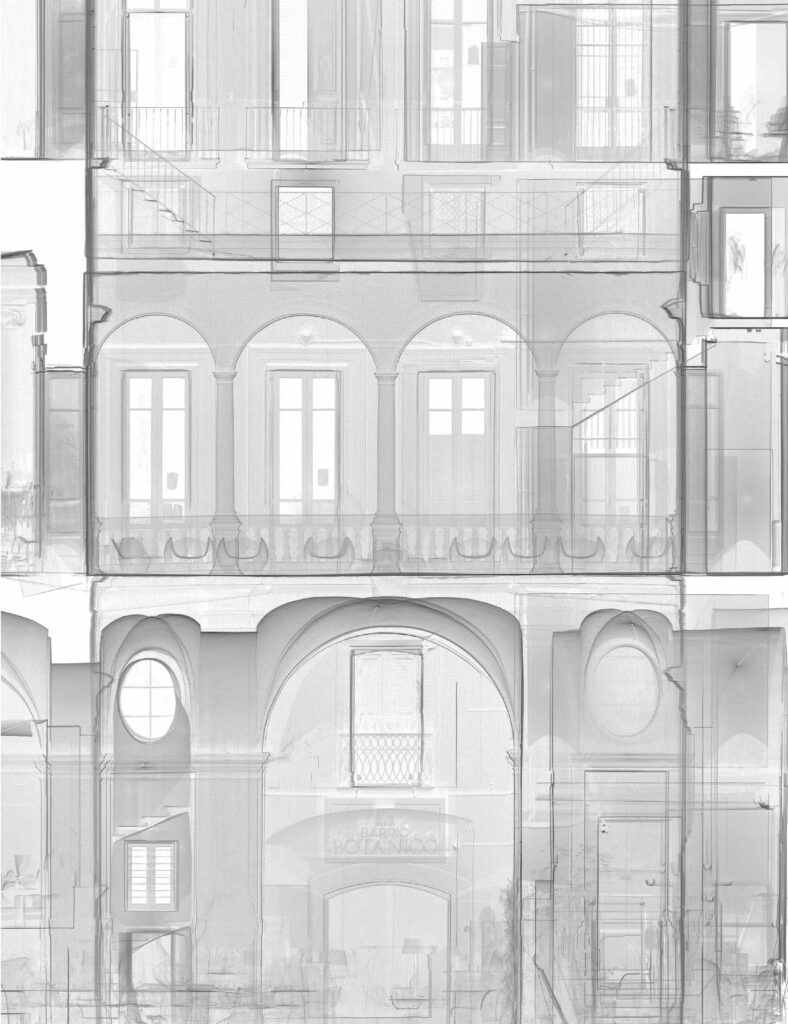

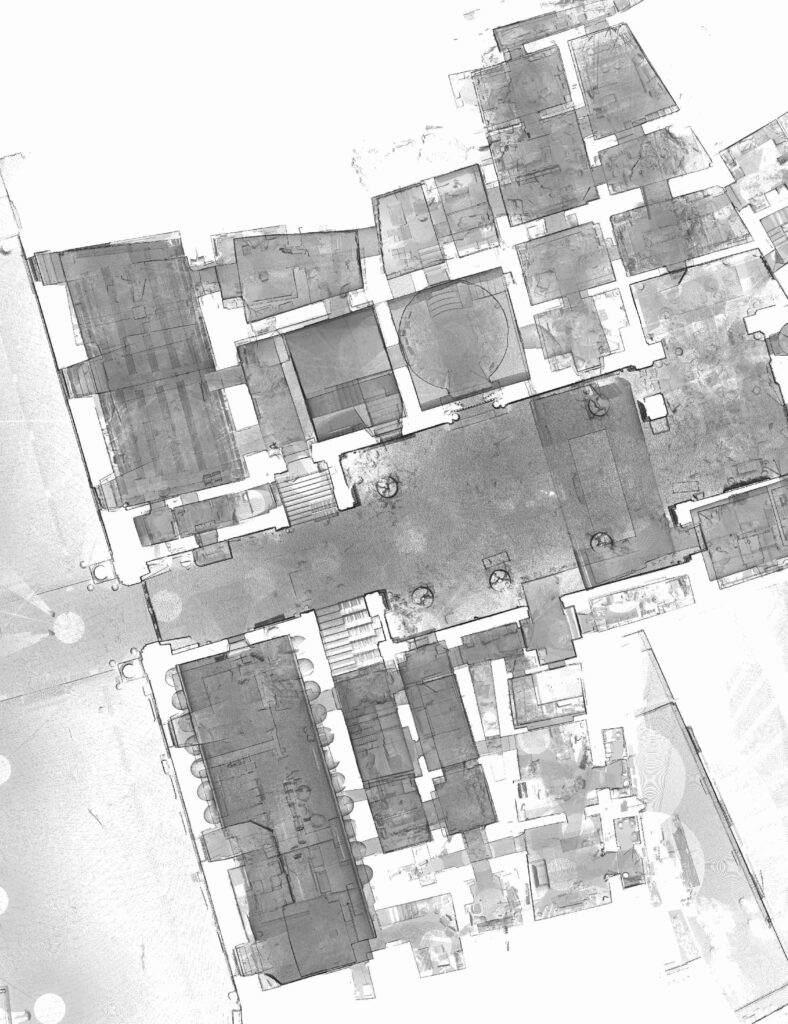

Le fasi di rilievo e processamento dei dati hanno permesso di restituire con accuratezza dimensioni, geometrie e relazioni tra gli elementi per la conoscenza e il monitoraggio del bene architettonico.
Sono state effettuate: 623 scansioni, con risoluzione 6.136mm/10 metri, qualità 3x, per coprire i 9.050 mq dei 10 livelli rilevati, con Laser Scanner 3D, 2 Faro Focus 3D x330; 993 fotogrammi con un GSD pari a 0.46 cm/px, con drone, DJI Phantom 4 Pro; 31 GCP (Ground Control Point) per base topografica, con Stazione totale GPT7003 GNSS.
Le operazioni di prelievo dei dati sono state quasi sempre precedute da un rilievo topografico eseguito con stazione totale, modello Stonex R20 RGPT7003 GNSS.
Le fasi di rilievo e processamento dei dati hanno permesso di restituire con accuratezza dimensioni, geometrie e relazioni tra gli elementi per la conoscenza e il monitoraggio dei beni architettonici e culturali indagati.
Palazzo Fondi-Genzano - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
