Via Francigena, Solopaca (BN), Teano (CE), Montecalvo Irpino (AV)
Segmenti della via Francigena
Il Rilievo territoriale di alcuni segmenti della via Francigena ha interessato tre percorsi ad elevata valenza paesaggistica che hanno richiesto una opportuna integrazione dei metodi image-based e range-based.
Le operazioni di rilievo integrato si sono avvalse, infatti, di alcune delle metodologie di rilievo digitale attualmente disponibili nell’ambito delle più avanzate tecnologie hi-tech: il metodo range-based modeling (modellazione lasergrammetrica condotta mediante laser scanner, strumentazione ottica attiva, modello Faro Focus 3Dx330 e modello Faro Focus S150) per alcuni tratti di basolato romano e per i resti del ponte di Santo Spirito, e il metodo image-based modeling (modellazione fotogrammetrica e tecnica basata su sensori passivi, con l’utilizzo di macchine reflex a 24.2 megapixel e riprese da drone, che ha consentito di ottenere mediante il software di modellazione fotogrammetrica le immagini ad ampio spettro per la copertura dei segmenti indagati ad integrazione dei dati del rilievo laser scanner 3D.
I segmenti di interesse sono situati nei Comuni di Solopaca (BN), Teano (CE) e Montecalvo Irpino (AV): il primo in prossimità del Vallone Sazzarana; il secondo lungo uno dei tracciati della via Adriana con la presenza pregevole dell’antico basolato romano; il terzo nel territorio ai confini con il Comune di Casalbore. Quest’ultimo, in località Bellavista laddove corre il regio Tratturo Pescasseroli Candela, si contraddistingue per la presenza, nella valle del fiume Miscano, dei resti dell’antico ponte Santo Spirito risalente al 110 d.C., nell’antico percorso della via Appia Traiana che collegava Benevento a Brindisi. Dell’antica struttura romana oggi sono visibili solo alcuni resti: il fornice della grande arcata e blocchi di pietra scalpellata che ricordano, per forma e dimensione, quelli del Teatro romano di Benevento.
Sulle immagini estraibili da Scene2go è possibile effettuare, oltre alle procedure di verifica e di controllo, anche operazioni di misura, configurandosi tale dispositivo, dunque, come un archivio di informazioni sempre disponibili per ulteriori e futuri approfondimenti.

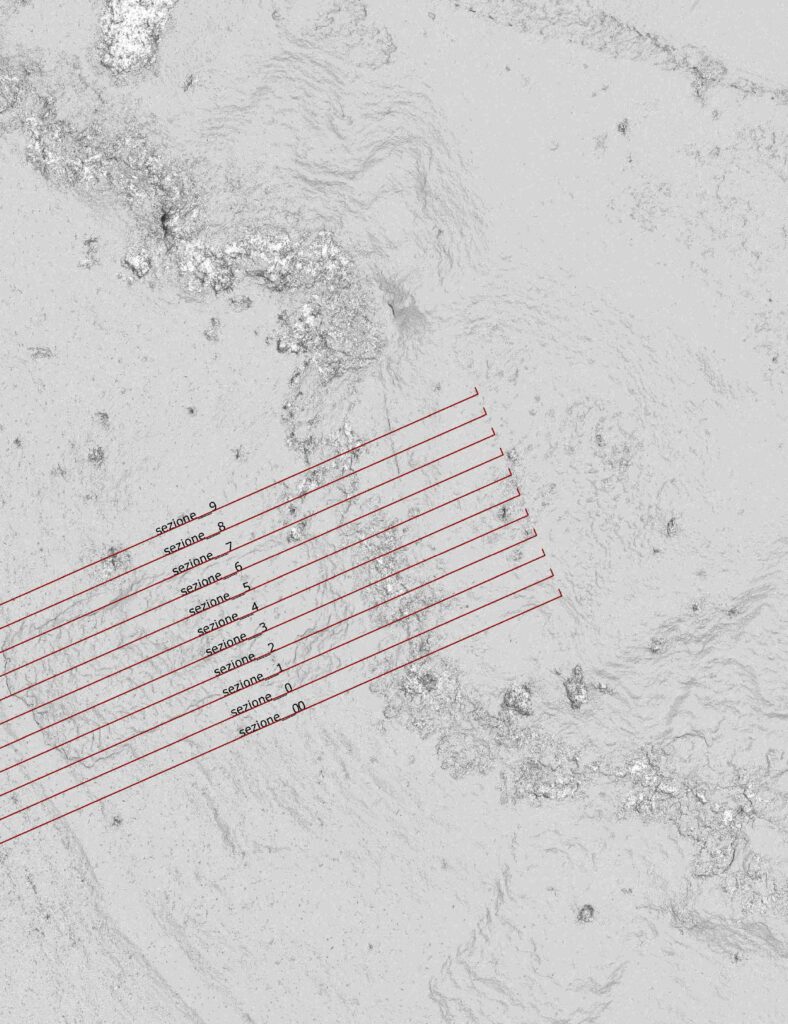

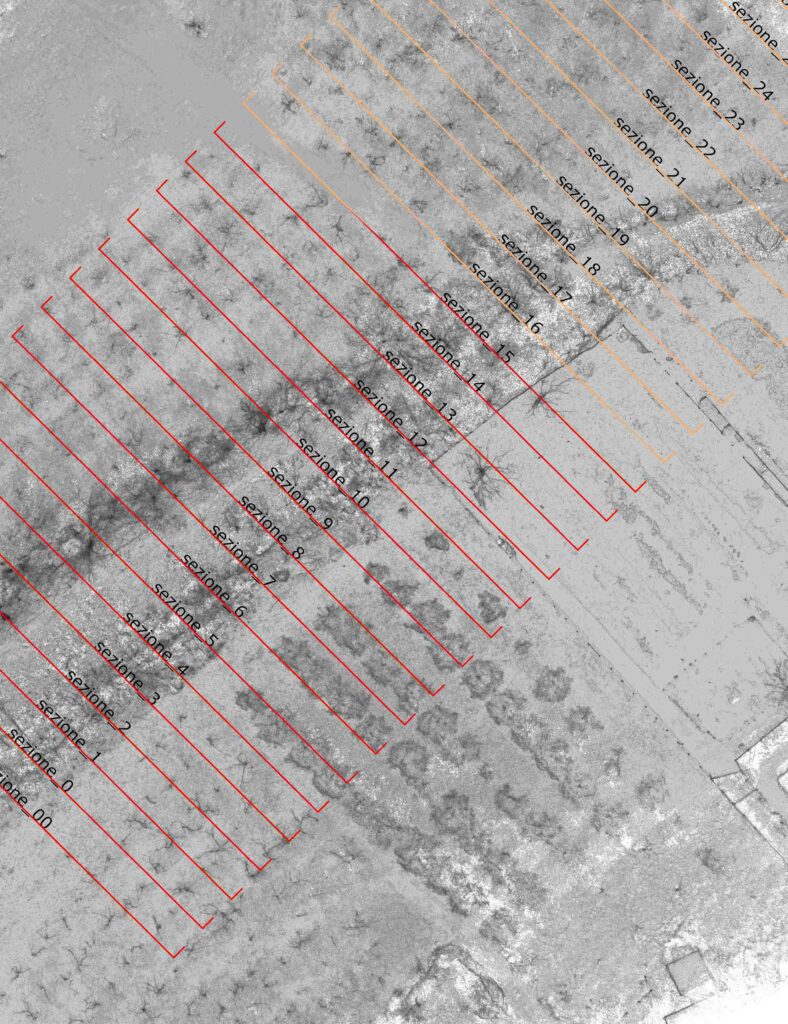

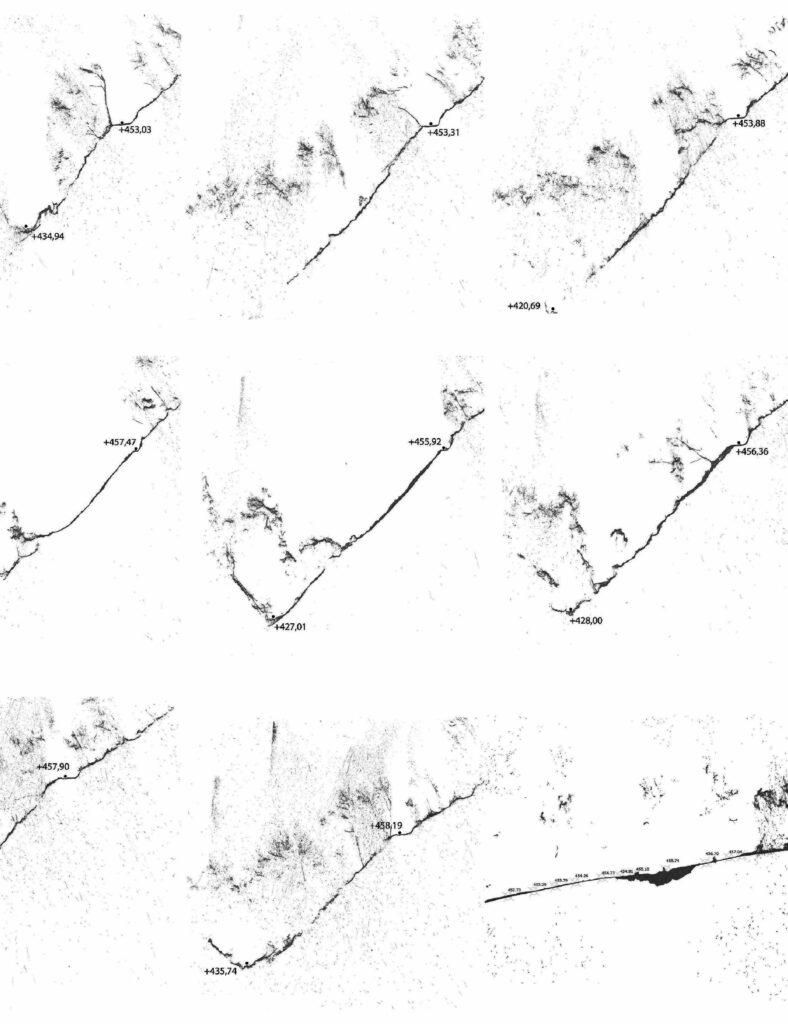

La nuvola di punti complessiva ha permesso diverse analisi sull’esistente, operando confronti e interrogazioni, anche mediante la fruizione da remoto avendo predisposto l’applicativo Scene2go della Faro, che consente la visualizzazione dei dati e la fruizione virtuale dello spazio rilevato e di interrogare e visitare virtualmente gli ambiti fruibili attraverso foto immersive (Panoramic Views) e mappe di insieme (Overview Map).

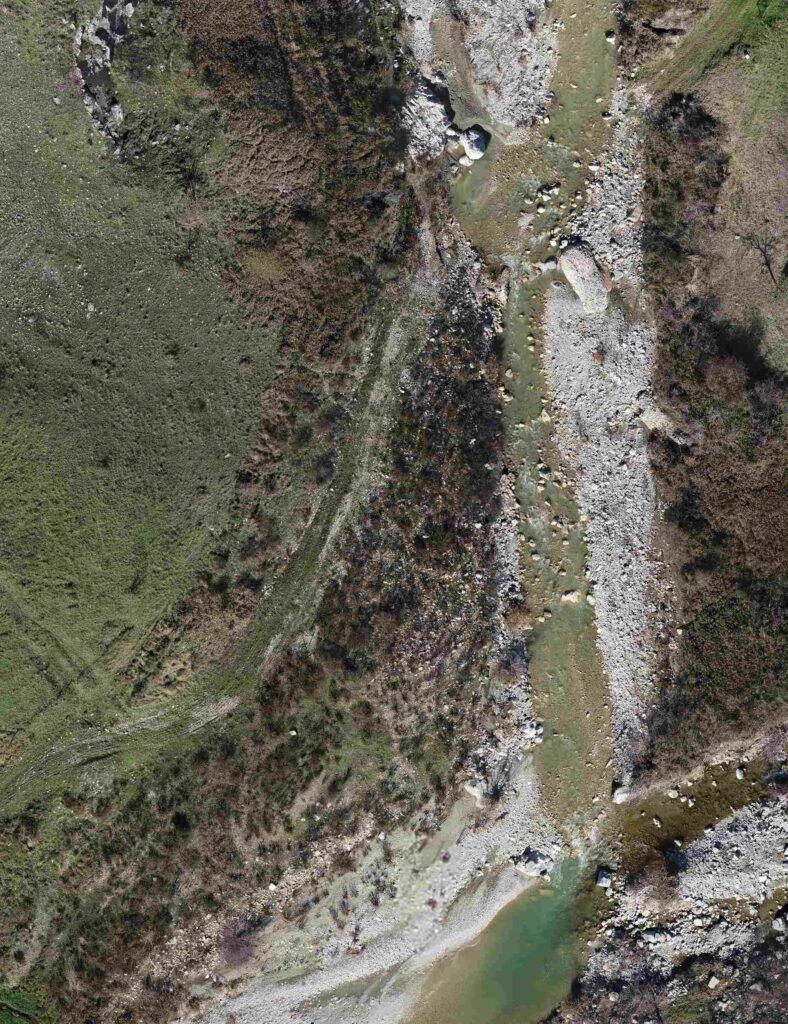

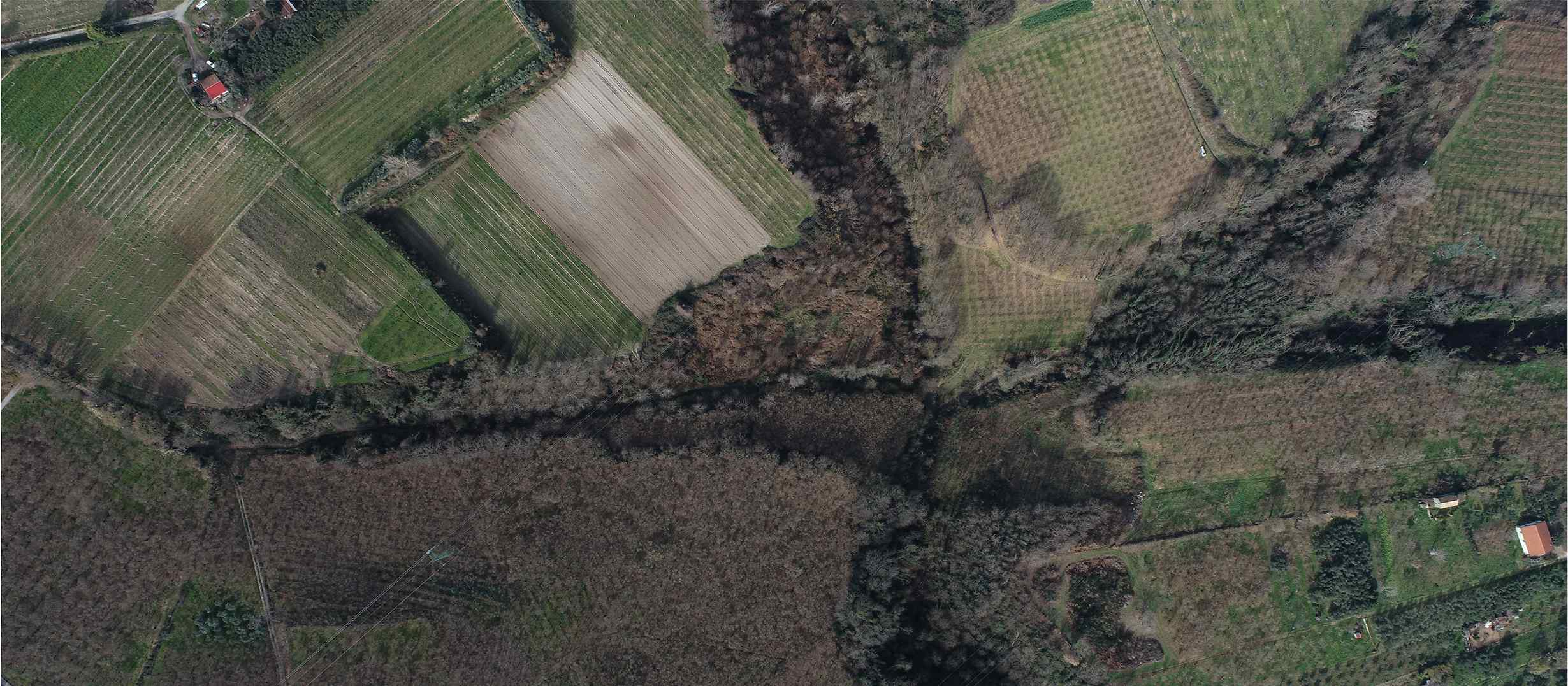

Sono state effettuate: 39 scansioni totali, con risoluzione 6.136mm/10 metri, qualità 3x, con Laser Scanner 3D, Faro Focus S150 plus; 1.128 fotogrammi, con un GSD pari a 1.25 cm/px, con drone, DJI Phantom 4 Pro; per le seguenti estensioni: Solopaca mq 3.350, Teano mq 13.000, Montecalvo Irpino mq 2.500+11.000.
Segmenti della via Francigena - Foto Sferica
Questa interfaccia consente di interrogare e visitare virtualmente gli ambienti del nostro rilievo fruibili attraverso foto sferiche immersive (Panoramic Views).
